Description

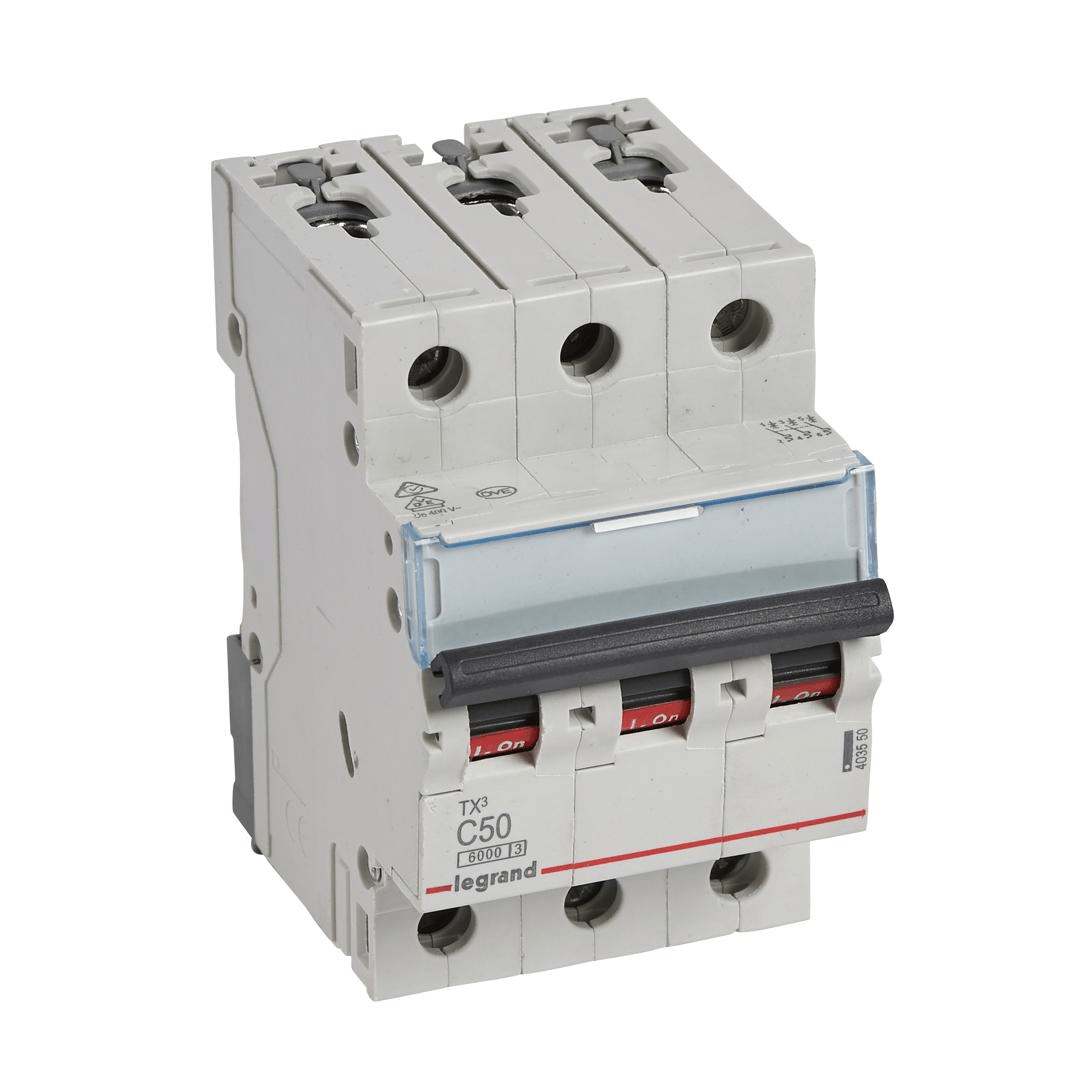

Le disjoncteur magnétothermique 3P 50A courbe C conçu pour la protection des installations de câblage contre les surcharges et les courts‑circuits. Adapté aux réseaux 400 V AC, il offre un pouvoir de coupure de 10 kA à 230 V et 6 kA à 400 V, conforme à la norme EN 60898.
Monté sur rail DIN, il dispose de 3 pôles protégés, accepte les connexions par bornes à vis, peigne ou câble, et peut également être utilisé comme organe de commande et d’isolement du circuit. Sa classe de limitation 3 et son indice de protection IP20 garantissent un haut niveau de sécurité et de performance dans les tableaux résidentiels et petits tertiaires.
Caractéristiques techniques principales
-
Référence : 403560
-
Gamme : TX³ 6000
-
Type : Disjoncteur magnétothermique
-
Nombre de pôles : 3P
-
Pôles protégés : 3
-
Calibre : 50 A
-
Courbe : C
-
Tension assignée Ue : 400 V AC
-
Tension d’isolement Ui : 500 V
-
Tension de tenue aux chocs Uimp : 4 kV
-
Pouvoir de coupure :
-
10 kA à 230 V (EN 60898)
-
6 kA à 400 V (EN 60898)
-
-
Fréquence : 50/60 Hz
-
Classe de limitation d’énergie : 3
-
Montage : Rail DIN, encastré
-
Largeur : 3 modules
-
Indice de protection : IP20
-
Type de connexion : Bornes à vis, peigne et câble
