Description

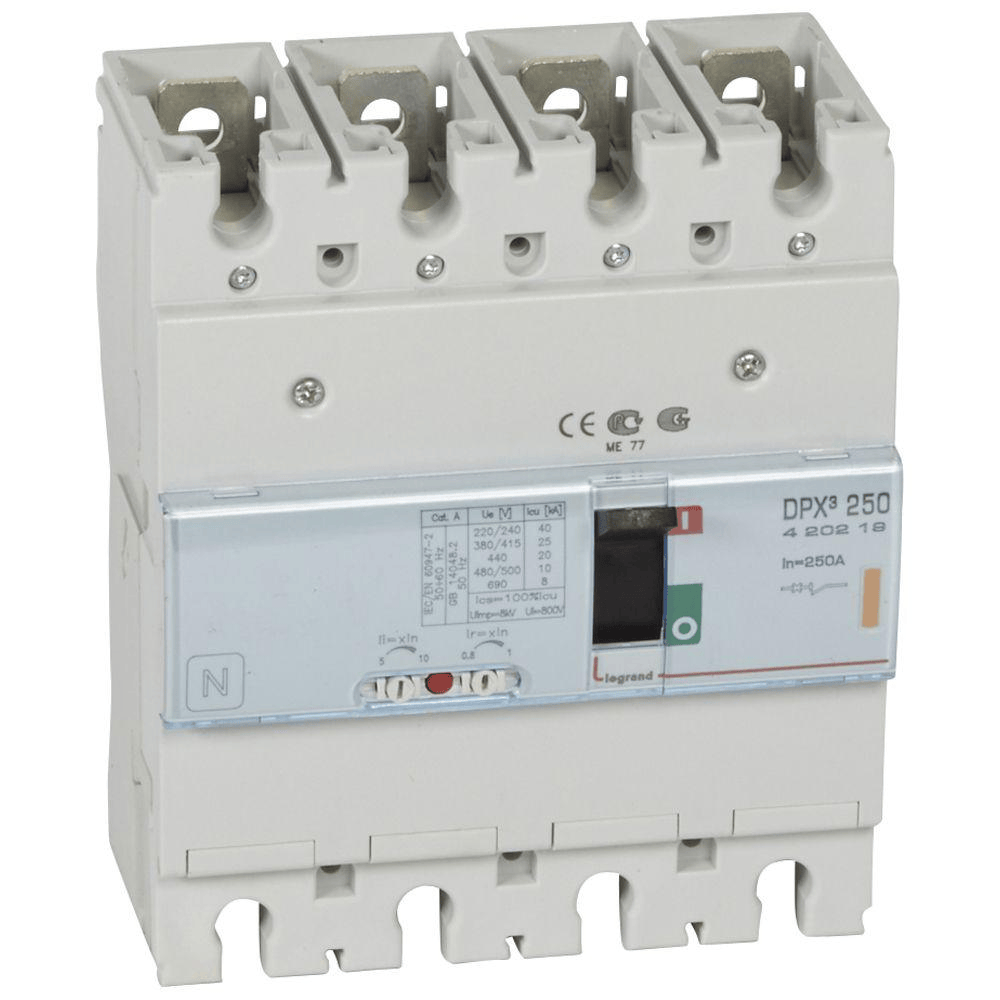

Le Legrand DPX³ 250 – Réf. 420219 est un disjoncteur magnétothermique boîtier moulé conçu pour la protection des installations électriques de forte puissance. Avec un calibre 250A et un pouvoir de coupure 25 kA, il protège efficacement contre les surcharges et courts‑circuits, même dans les environnements exigeants.
Il s’installe en tête de tableau, sur lignes principales, ou pour la protection de gros équipements.
⭐ Points forts du produit
-
4 pôles – 250A : idéal pour les réseaux triphasés haute intensité.
-
Pouvoir de coupure 25 kA : adapté aux installations tertiaires et industrielles.
-
Déclencheur magnétothermique réglable :
-
Thermique Ir : 0,8 à 1 In (200–250A)
-
Magnétique Ii : 5 à 10 In (1250–2500A)
-
-
Technologie DPX³ : robustesse, fiabilité et longévité.
-
Compatible auxiliaires DPX³ : contacts, déclencheurs, relais différentiels.
-
Montage vertical, horizontal ou inverseur de sources.
-
Livré complet : vis, plages de raccordement, cloisons, plombage.
🔧 Applications recommandées
-
Tête de tableau tertiaire ou industriel
-
Protection de lignes principales
-
Armoires de distribution XL³
-
Groupes électrogènes, onduleurs, moteurs puissants
-
Installations nécessitant une sélectivité renforcée
📦 Caractéristiques techniques essentielles
| Caractéristique | Valeur |
|---|---|
| Marque | Legrand |
| Gamme | DPX³ 250 |
| Référence | 420219 |
| Type | Disjoncteur magnétothermique boîtier moulé |
| Nombre de pôles | 4P |
| Courant nominal | 250A |
| Pouvoir de coupure | 25 kA (400V~) |
| Réglage thermique | 200–250A |
| Réglage magnétique | 1250–2500A |
| Tension assignée | 220–690V |
| IP | IP30 |
| Montage | Fixe, sur platine XL³ |
| Conformité | NF IEC 60947‑2 |
