Description

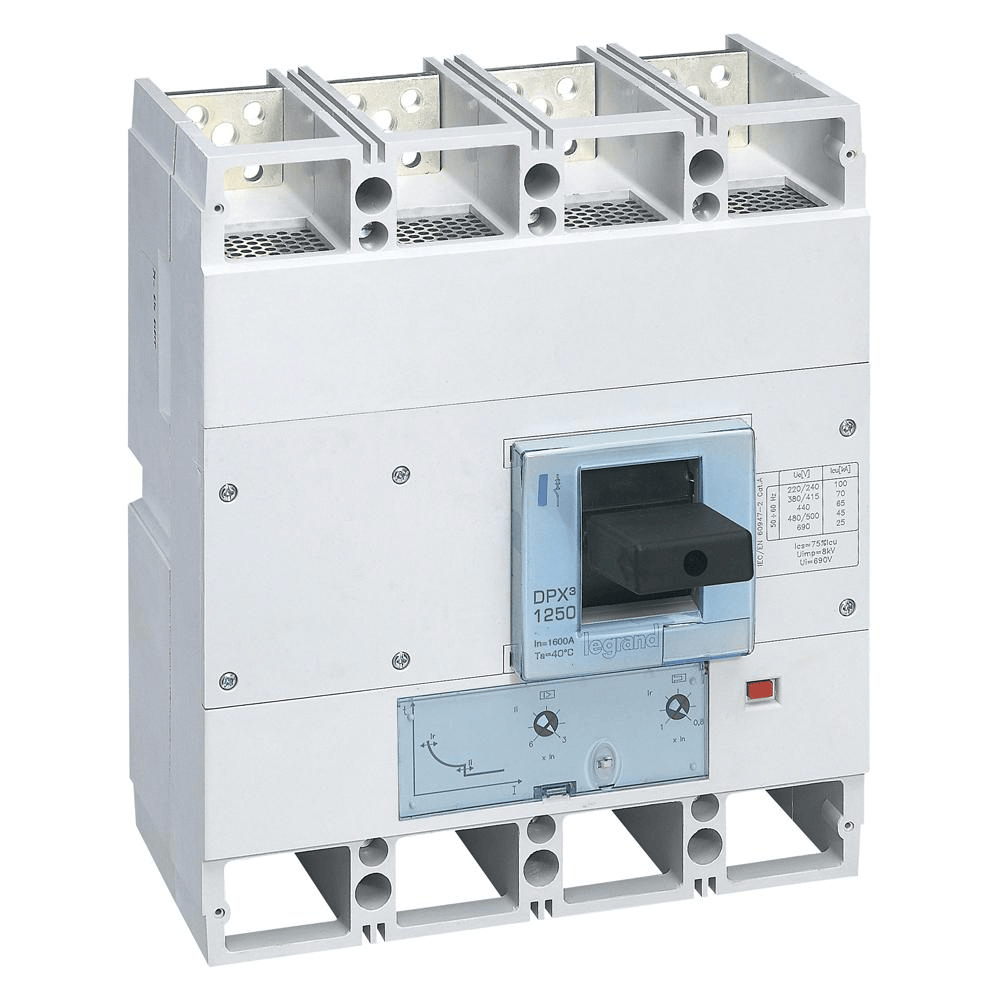

Le Legrand 1250A est un disjoncteur magnétothermique boîtier moulé conçu pour la protection des installations électriques de très forte puissance. Avec un calibre 1250A et un pouvoir de coupure 36 kA, il assure une protection fiable contre les surcharges et courts‑circuits, même dans les environnements les plus exigeants.
Il est idéal en tête de tableau, pour les lignes principales, les armoires de distribution, ou la protection de gros équipements industriels.
⭐ Points forts du produit
-
4 pôles – 1250A : conçu pour les réseaux triphasés haute intensité.
-
Pouvoir de coupure 36 kA : protection renforcée pour environnements tertiaires et industriels lourds.
-
Déclencheur magnétothermique réglable :
-
Thermique Ir : 0,8 à 1 In (1000–1250A)
-
Magnétique Ii : 5 à 10 In (6250–12500A)
-
-
Boîtier moulé DPX³ 1600 : robustesse et longévité.
-
Compatible auxiliaires et relais différentiels DPX³.
-
Montage vertical, horizontal ou inverseur de sources.
-
Livré complet : vis, plages de raccordement, cloisons, plombage.
🔧 Applications recommandées
-
Tête de tableau tertiaire ou industriel
-
Protection de lignes principales haute puissance
-
Armoires XL³, inverseurs de sources
-
Groupes électrogènes, onduleurs, gros moteurs
-
Installations nécessitant une sélectivité renforcée
📦 Caractéristiques techniques essentielles
| Caractéristique | Valeur |
|---|---|
| Marque | Legrand |
| Gamme | DPX³ 1600 |
| Référence | 422259 |
| Type | Disjoncteur magnétothermique boîtier moulé |
| Nombre de pôles | 4P |
| Courant nominal | 1250A |
| Pouvoir de coupure | 36 kA (400V~) |
| Réglage thermique | 1000–1250A |
| Réglage magnétique | 6250–12500A |
| Tension assignée | 220–690V |
| IP | IP30 |
| Montage | Fixe, sur platine XL³ |
| Conformité | NF IEC 60947‑2 |
