Description

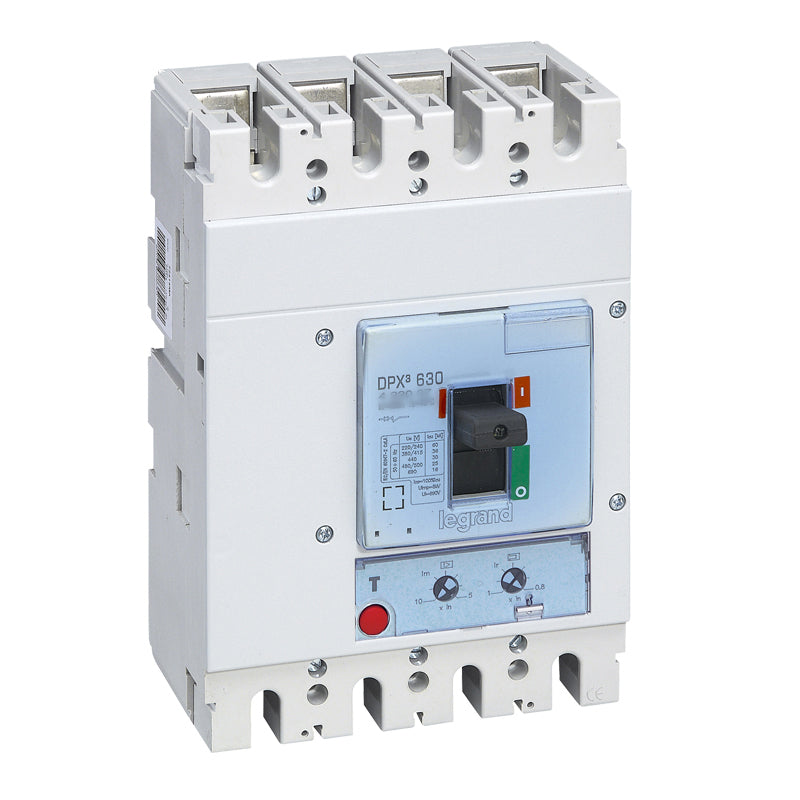

Le Legrand DPX³ 630 – Réf. 422009 est un disjoncteur magnétothermique boîtier moulé conçu pour la protection des installations électriques de forte puissance. Avec un calibre 630A et un pouvoir de coupure 36 kA, il garantit une protection fiable contre les surcharges et courts‑circuits, même dans les environnements les plus exigeants. Il s’installe en tête de tableau, sur lignes principales, ou pour la protection de gros équipements industriels.
⭐ Points forts du produit
-
4 pôles – 630A : idéal pour les réseaux triphasés haute intensité.
-
Pouvoir de coupure 36 kA (400V~) : protection renforcée pour installations critiques.
-
Déclencheur magnétothermique réglable :
-
Thermique Ir : 0,8 à 1 In → 504 à 630A
-
Magnétique Ii : 5 à 10 In → 3150 à 6300A
-
-
Compatible auxiliaires DPX³ : contacts, déclencheurs, relais différentiels.
-
Montage vertical, horizontal ou en inverseur de sources.
-
Livré complet : vis, plages de raccordement, cloisons, plombage.
🔧 Applications recommandées
-
Tête de tableau tertiaire ou industriel
-
Protection de lignes principales haute puissance
-
Armoires XL³
-
Groupes électrogènes, onduleurs, gros moteurs
-
Installations nécessitant une sélectivité renforcée
📦 Caractéristiques techniques essentielles
| Caractéristique | Valeur |
|---|---|
| Marque | Legrand |
| Gamme | DPX³ 630 |
| Référence | 422009 |
| Type | Disjoncteur magnétothermique boîtier moulé |
| Nombre de pôles | 4P |
| Courant nominal | 630A |
| Pouvoir de coupure | 36 kA (400V~) |
| Réglage thermique | 504–630A |
| Réglage magnétique | 3150–6300A |
| Tension assignée | 220–690V |
| IP | IP30 |
| Montage | Fixe, sur platine XL³ |
| Conformité | NF IEC 60947‑2 |
