Description

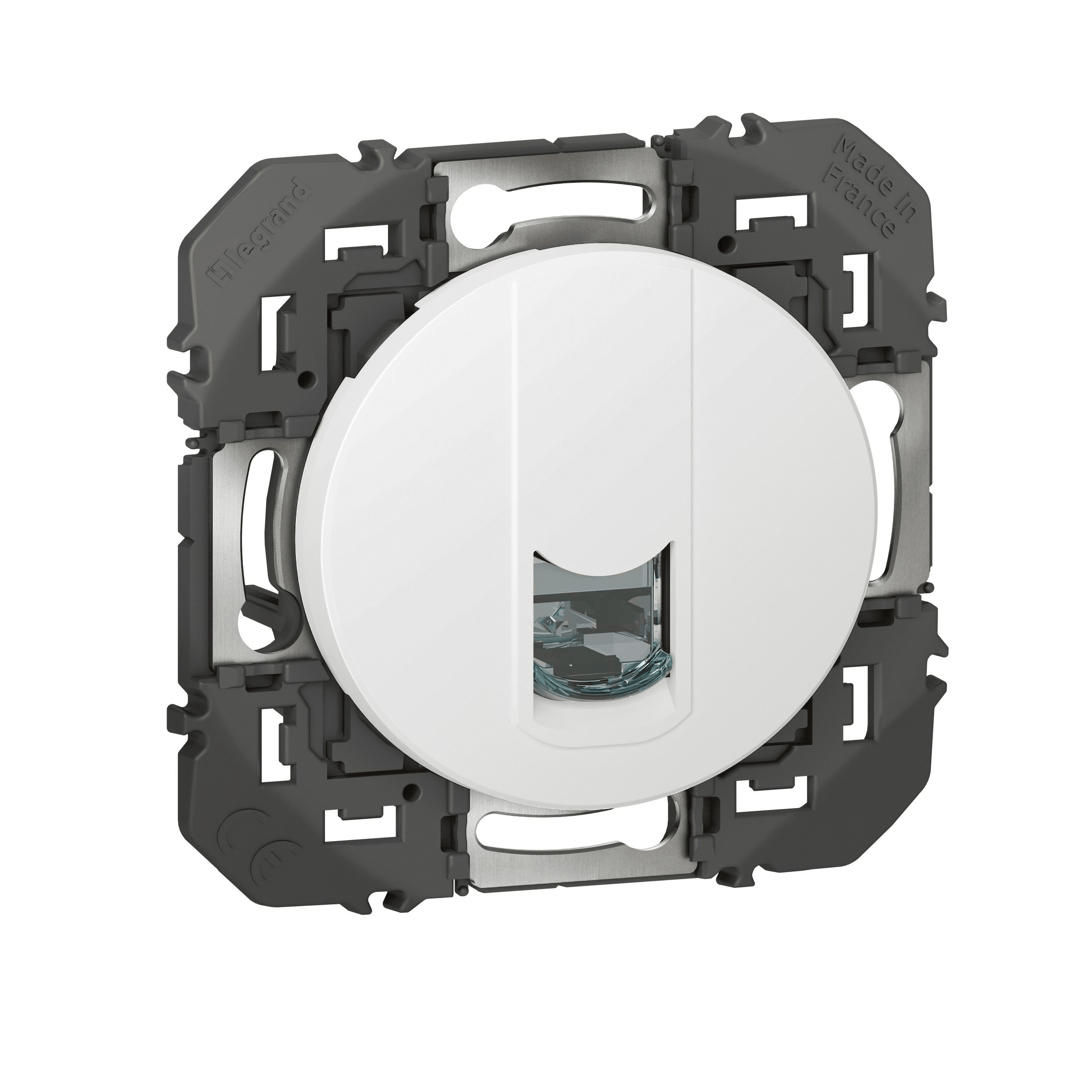

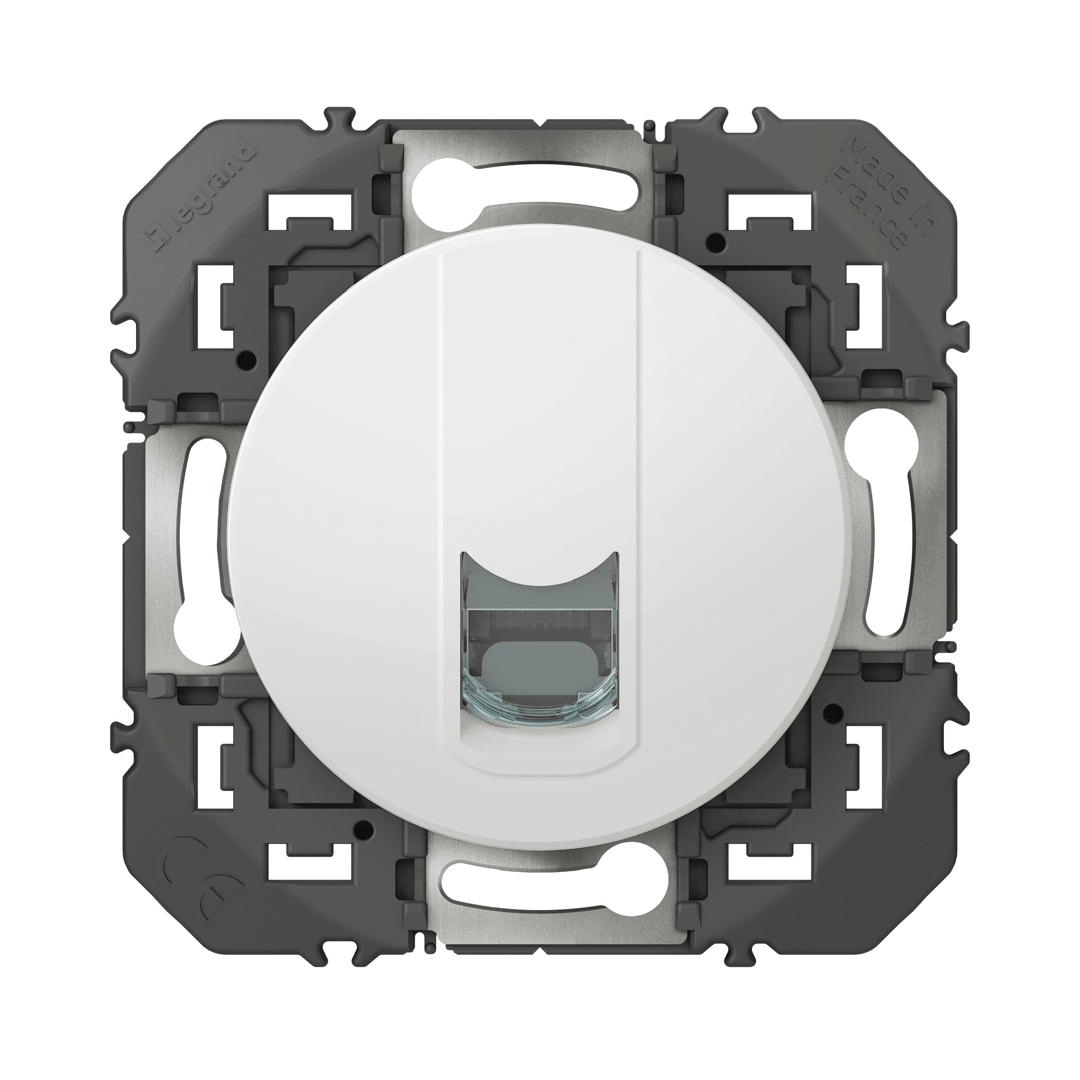

La prise RJ45 Dooxie permet d’intégrer proprement une prise réseau performante dans les installations résidentielles et tertiaires. Elle accepte les câbles blindés (FTP) et monobrins ou multibrins selon les normes, et garantit des transmissions jusqu’à 1 Gbit/s pour les usages domestiques et professionnels légers. Le mécanisme est prévu pour être à équiper d’une plaque Dooxie et s’installe en encastré ou en saillie avec cadre adapté.
Points forts
-
Transmission Gigabit pour réseau filaire stable.
-
Rattrapage angulaire intégré (-13° / +11°) pour compenser une boîte d’encastrement mal posée.
-
Livrée avec coque de protection chantier pour protéger le mécanisme pendant les travaux.
-
Conforme aux normes Catégorie 6 / ISO et IEC (ISO 11801, IEC 11801, EN 50173, TIA/ANSI), adaptée aux installations Grade 1 et 2.
Caractéristiques techniques essentielles
-
Type : Prise blindée RJ45 Catégorie 6 FTP.
-
Référence : 600376.
-
EAN : 3414971093485.
-
Débit supporté : jusqu’à 1 Gbit/s (Gigabit Ethernet).
-
Compatibilité câble : monobrins AWG22–AWG26 et multibrins AWG26.
-
Repérage : T568A / T568B avec codes couleurs.
-
Dimensions : 73 × 73 mm, profondeur 34.69 mm, profondeur d’encastrement 22.59 mm.
-
Indice : IP20, IK04.
-
Températures : utilisation -5 → 35 °C ; stockage -25 → 60 °C.
Recommandations d’usage
-
Usage intérieur uniquement : couloirs, bureaux, salons, home‑office et locaux tertiaires légers.
-
Prévoir une boîte d’encastrement 40 mm pour un montage conforme et laisser la profondeur nécessaire au connecteur.
-
Utiliser le repérage T568A/B pour garantir la compatibilité avec le câblage existant.
