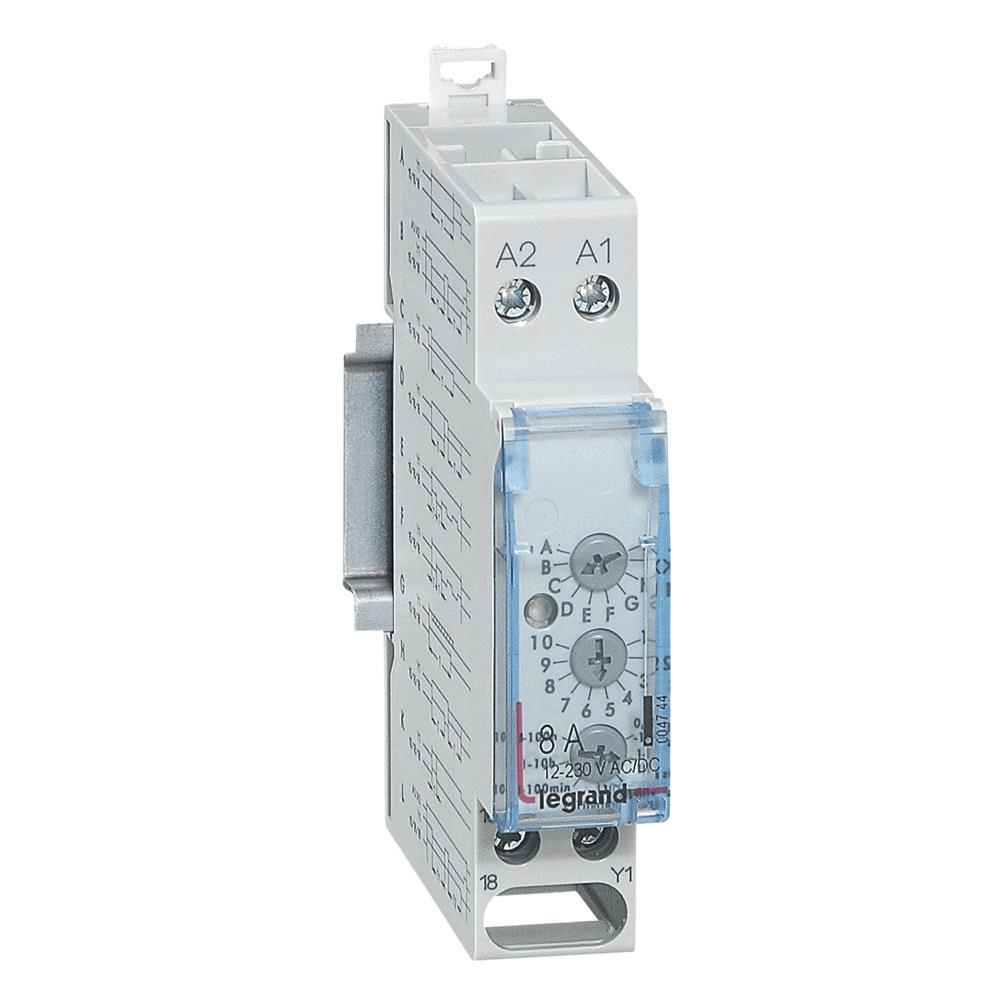

Le relais temporisé modulaire multifonction Legrand 004744 est un appareil compact et polyvalent permettant de temporiser la mise sous tension ou la mise hors tension d’un circuit électrique. Grâce à ses nombreuses fonctions intégrées, il s’adapte parfaitement aux besoins d’éclairage, de ventilation, d’automatisme ou de signalisation.

Ce modèle 1 module offre une installation simple sur rail DIN et une compatibilité étendue avec les tensions de 12V à 230V, en courant alternatif ou continu.

Fonctions disponibles

(données officielles Legrand)

• Retardé à la fermeture

• Retardé à l’ouverture

• Retardé fermeture/ouverture

• Temporisateur à la fermeture

• Temporisateur + contact de passage

• Temporisé à la mise sous tension

• Clignotant (départ ouvert)

• Totalisateur retardé à la fermeture

• Totalisateur temporisé à la mise sous tension

Avantages

• 9 fonctions de temporisation intégrées

• Large plage de tension : 12V~ / 12V= à 230V~ / 230V=

• Sortie par contact inverseur 8A

• Format compact : seulement 1 module

• Installation rapide sur rail DIN

• Idéal pour automatiser l’allumage ou l’extinction d’un circuit

• Convient aux installations résidentielles, tertiaires et industrielles

🟧 Caractéristiques techniques principales

• Type : Relais temporisé multifonction

• Format : 1 module

• Tension d’alimentation : 12V AC/DC → 230V AC/DC

• Fréquence : 50–60 Hz

• Sortie : 8A – 250VA – cos φ = 1

• Contact : inverseur

• Applications : éclairage, ventilation, automatisme, signalisation

• Marque : Legrand

• Référence fabricant : 004744
